如何运行服装印刷标签切割机?

Printed wash care label cutting machine

本文将教您如何启动YS-6400,便携式印花服装标签切割机。 同时请确保目标标签是印刷的,而不是编织的。 我们必须使用 YS-4300 切割机进行织标切割。

1. 目标标签材料

      YS-6400适用于印刷洗涤护理标签切割。 标签标签材料可以是塔夫绸、缎面或 PVC 胶带。

2. 开始前的准备

2. 1 机器开箱

      为了保护机器,我们在运输过程中使用胶合板箱。 当您拿到机器时,请仔细拆开包装并找到配件盒。 您会在包装盒中找到操作手册、螺丝刀、扳手等相关工具和一些备件。

printed washing care label package

2.2 阅读手册并观看操作视频

将会有一张带有机器操作视频的闪存盘。
“请在启动机器之前阅读手册并观看视频”。

2.3 设备放置

      我们将把标签切割机放在一个稳定而平坦的桌子上。 工作台高度根据操作者方便。 调整机器支脚使机器水平。 它会减少工作过程中的振动。 我们最好在桌子上放一层橡胶板。

2.4 电源

机器为单相交流电源输入。
电压:220V AC
频率:50 或 60Hz
主电机功率:1.4Kw

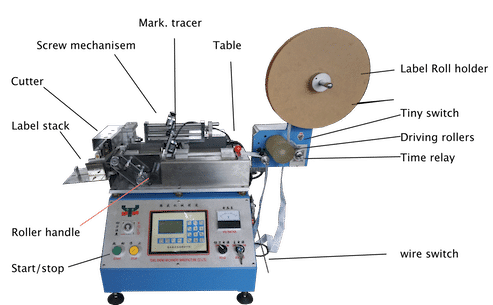

3. 设备结构说明

YS-6400 portable printed garment label cutting machine

    我们最好在开始时熟悉机器的每个零件。 这将有助于使用记住操作并在我们见面时了解故障排除。

3.1 放卷

    或称为标签卷架,它是用两个亚克力圆盘固定标签卷并避免倒塌。 在展开护理标签卷时,调整两个圆盘的压力也会产生适当的摩擦。

3. 2 辊筒送料

      标签进给辊是电动的。 因为在印刷的护理标签条卷绕过程中,卷径的变化可能会使标签条卷上的张力不同。 展开护理标签色带将使进纸稳定。

3.3. 进料台

    桌子上有一些磁铁。 他们是护理标签的辅助指南。 在桌子上方,有一个螺旋机构。 它用于标签标记示踪剂定位。

3.4  追踪电眼

    打印的护理标签的部分长度可能会有一些误差,而我们的切割应完全在切割线上。 标记跟踪器将跟踪“标记”并引导刀具正确切割。

3.5 切割架

刀具包括上下刀片。 裁切架上下移动,像剪刀一样完成标签裁切。 奇诺机械标准 YS-6400 机器配备冷刀片切割机。 上刀片有一个切削刃,下刀片有两个。

我们可以制作可选的热切标签刀,但实际上,这对客户来说并不常见。

就在顶部切割机旁边,有一个狮子化酒吧。 这将消除标签上的静电。 使标签在堆叠过程中不会相互粘连。

3.6. 数控系统

    可编程控制器已经开发多年。 优化的系统将使机器工作稳定,操作更容易。

3.7 叠唛

    YS-6400具有非常简单的堆叠结构。 操作员可以制作小纸箱来收集成品标签。

4. 控制器

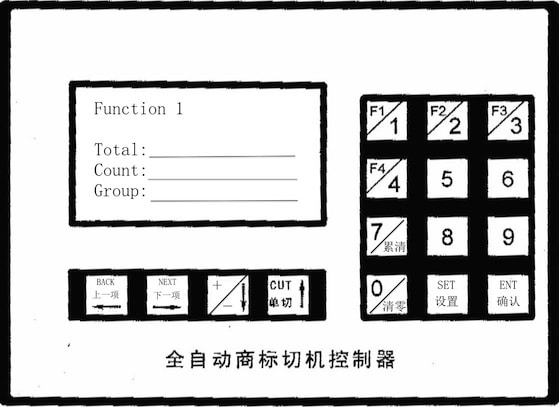

屏幕参数

care label quantity setting

“计数”:显示当前完成的切割次数,按“7”清除;
“组”:显示总完成切割,按“0”清除
“长度”:测量实际长度; 单位为“mm”;
“驱动速度”:标签送料速度,1~6档提速;
“铰刀速度”:切削速度,1~6档提速;
“误差范围”:向前或向后调整切割位置。 如果切割位置在所需线之前,我们可以设置“-”值。 另一方面,我们可以设置“+”值来正确设置切割。 (-3~+3mm)

5. 操作步骤

5.1 在展开支架上装入护理标签卷

  我们可以将护理标签卷放在一张光盘上,然后将它们放在一起放卷架上。

5.2 通过驱动夹送轮制作标签

滚轮周围有一个微小的。 打开它,打开活动辊使标签进入。计时器是每周期的驱动时间。 当标签条太短接触到钢丝时,会触发驱动电机。 电机将运行几秒钟并停止。 下一个周期会有足够的标签冗余。

请注意,印刷的护理标签可能带有静电。 它将标签条相互粘在一起。 为避免卡在滚筒上,我们可以在标签条上放一个小纸盒环。 它会给打印的标签带来一些张力。

5.3 将标签条穿过桌子

标签上的配重块会在移动过程中产生一些摩擦。 它会在进纸过程中使标签平整。 调整磁铁为标签提供适当的引导。

5.4 将标签送入切刀

送料辊就在切刀前面。 在切刀和滚轮之间,有不锈钢板压标签。 我们将转动黑色手柄打开滚轮将标签移入。然后向相反方向转动手柄以固定标签。

在控制面板上,按 BACK 按钮将标签切割线移动到切割器下方。

5.5 电眼试校

  • 转动螺旋机构手柄,在一个 MARK 上制作标记示踪剂。
  • 按一次侧面示踪剂设置按钮。
  • 移动空白区域的光点,再按设置键。 标记示踪剂已准备就绪。

注意:我们可以将任何打印内容设置为 MARK。 标记应清晰。 标记前应有足够的空白区域。 选择靠近刀具的MARK更好。

5.6 在控制器上设置标签长度

  • 测量打印的护理标签部分。 标签长度可以有所不同。 如果差别不大,我们可以选择较长的一个作为标签长度。
  • 转到控制器,
  • 选择F1功能
  • 设置长度 = 测量长度 +0.5mm。
  • 当标记跟踪器找到标记时,机器将开始切割。
  • 按开始按钮运行机器。

5.7 叠唛

操作员可以放置小纸箱收集成品标签。 这个盒子可以比标签尺寸大一点,完成的标签将正确堆叠。

6. 备注

请查看操作手册以选择合适的切割功能。 F1 为正常切削。

  • F1:自动切痕追踪,无空白去除
  • F2:F1 的测试模式(单件切割)
  • F3:定长切割,无切割痕迹追踪
  • F4:自动切割标记跟踪和空白去除
