商标剪折机安装操作指引

garment label cutting and folding machine operation guide 1

请按照服装标签裁剪和折叠操作和安装指南进行操作。 该程序适用于机织标签机,如YS-3000、YS-4000、YS-5000系列。 您也可以将其作为 YS-6000 系列机床工具安装/更换指南的参考。

garment label cutting and folding machine operation guide 1

设备包装

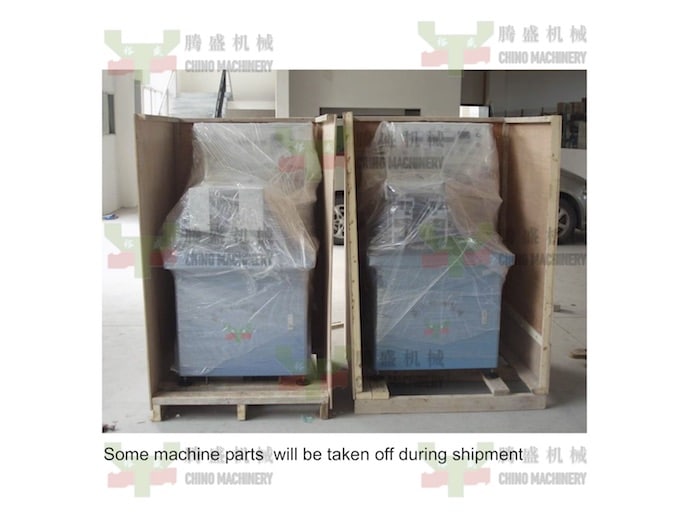

通常,裕盛机械标签切割和折叠机(或其他类似标签机)将包装在胶合板箱中。 原木箱在包装前应进行熏蒸。 在箱子里面,我们会在机器上盖上塑料薄膜,以避免在海运过程中受潮。

garment label cutting and folding machine operation guide 2

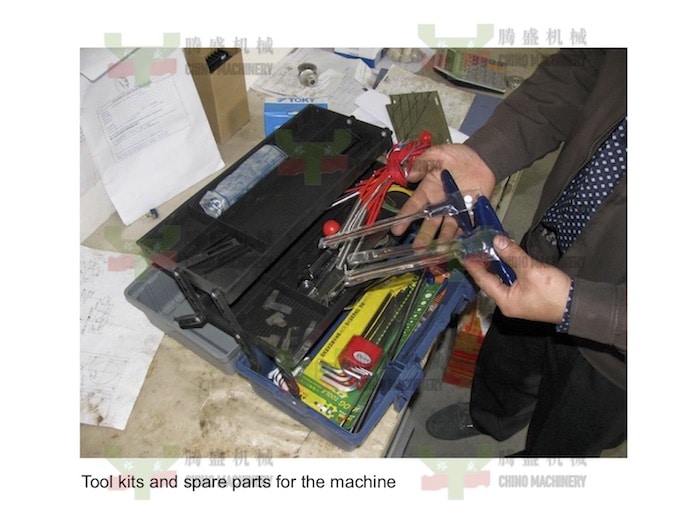

当您收到包装并取出机器时,您会看到附件盒。 盒子里有全套工具包和备件,用户手册。 工具包包括内六角扳手、螺丝刀、打桩机。 大小/长度可以不同。 我们根据不同的用途配备它,以便日后的机器维护。

garment label cutting and folding machine operation guide 3

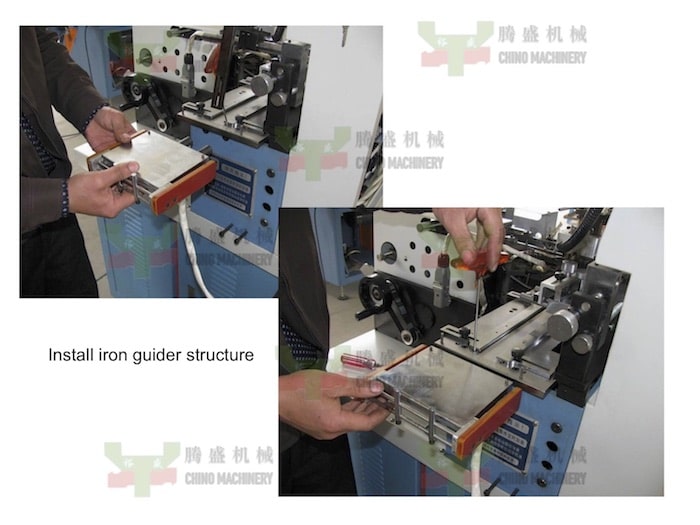

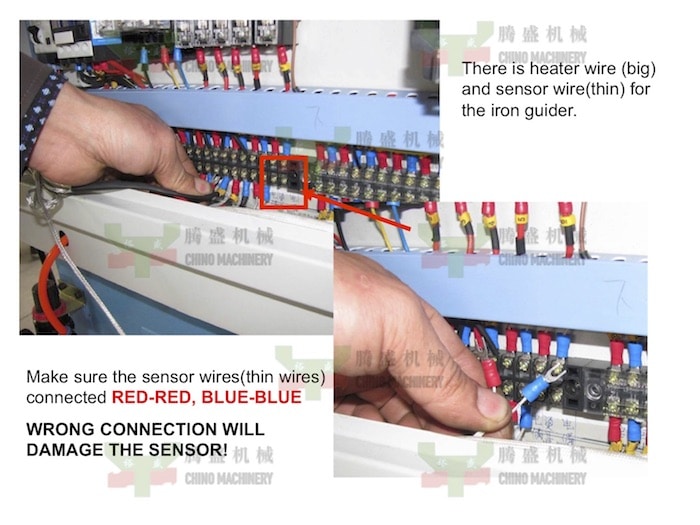

一些零件,如标签预平台、开卷机、堆垛机,可能在运输过程中被取下。 我们将像照片一样找到并安装它。 正确固定零件。 对于某些特殊机器,您可能需要连接一些电线。 我们的工程师会给你额外的照片指南。

garment label cutting and folding machine operation guide 4

安装放卷架

garment label cutting and folding machine operation guide 5

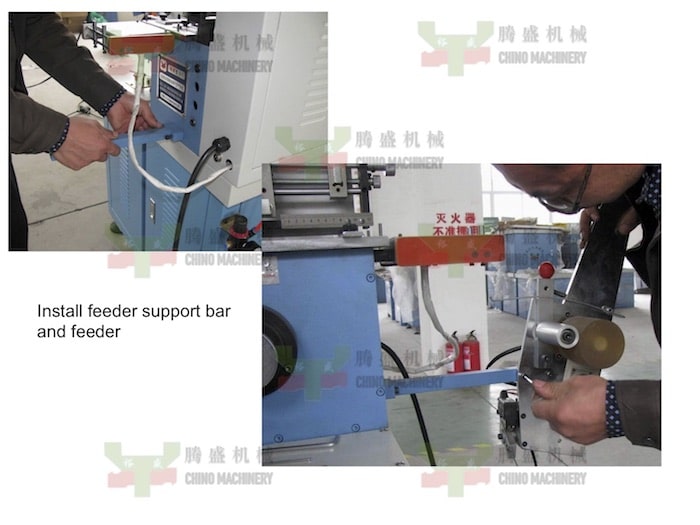

找到开卷机零件包并将其固定在机器侧。 我们将尝试将电子零件固定在机器上,机械零件可能会被取下。 从而减少客户自行安装的难度。

garment label cutting and folding machine operation guide 6

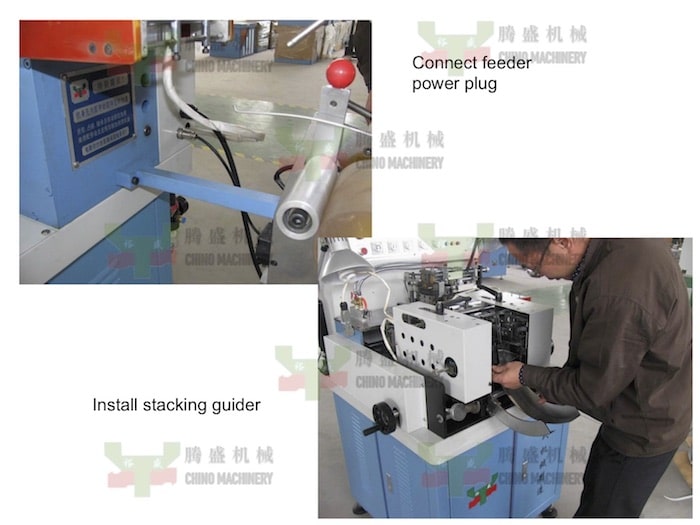

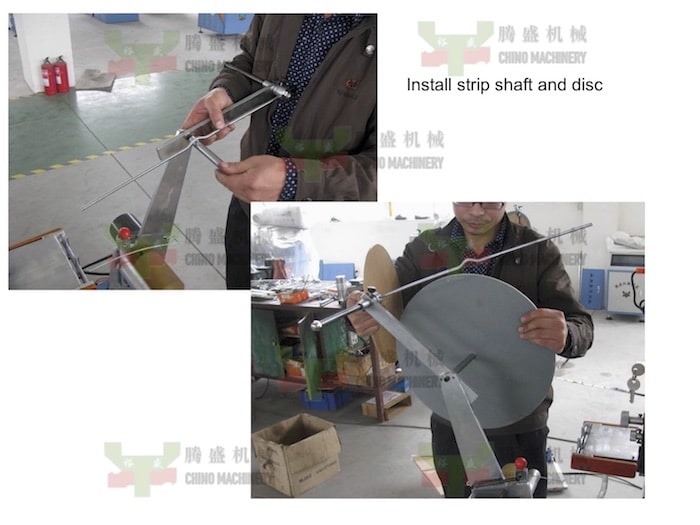

根据上图安装开卷机的轴和板。 开卷机是带定时器继电器的电机驱动。 我们将找到插头并将其与主机上的底座连接。



garment label cutting and folding machine operation guide 7

商标叠唛和导向架

找到堆叠导轨单元并用螺钉固定。 螺丝可以在附件盒中找到。 我们把一些额外的放在一起。 你将来可能会使用它。

garment label cutting and folding machine operation guide 8

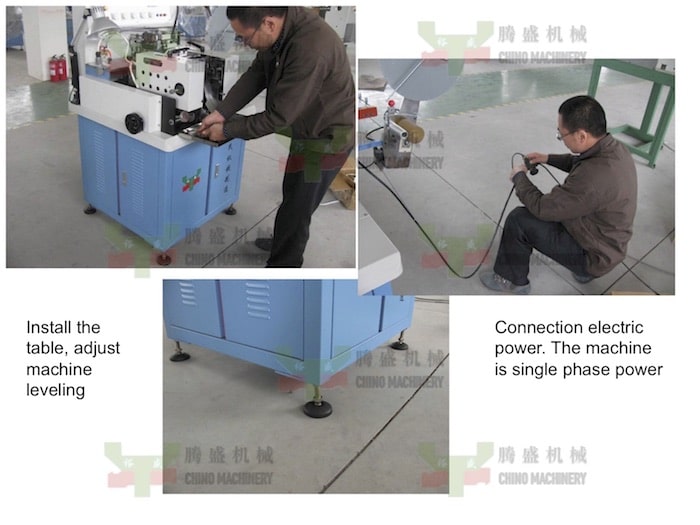

在机器前安装标签剪切和折叠机操作平台。 调整机器的脚,使机器水平和稳定。 然后用外部电源插入电源线。 通常我们的标签机是单相的,50/60hz。 一些特殊的机器,如丝网标签印刷机,可以用3phs。

织标推头

garment label cutting and folding machine operation guide 9

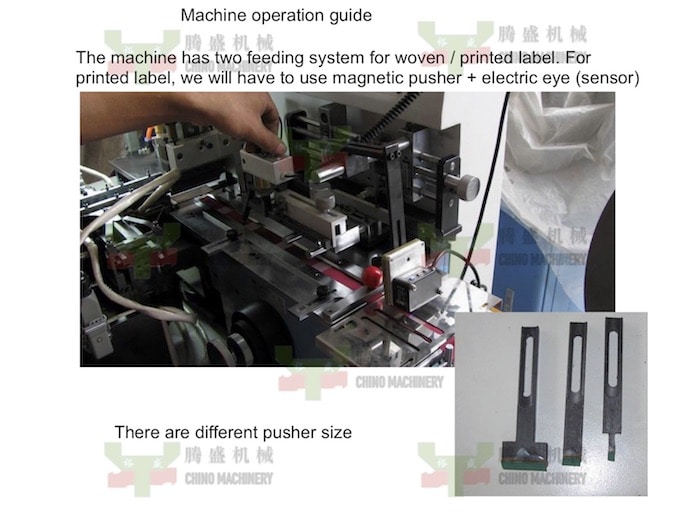

YS-3000、YS-4000、YS-5000系列标签切折机,有两种类型的标签推送器,用于编织或印刷标签。 对于印刷标签,我们将安装电磁推进器+标记示踪剂。 根据打印的标签宽度,选择合适宽度的推头。 吸头为扁平胶面,可送入扁平标签条。 标记跟踪器将用于检查标签长度并消除打印部分长度错误。

garment label cutting and folding machine operation guide 10

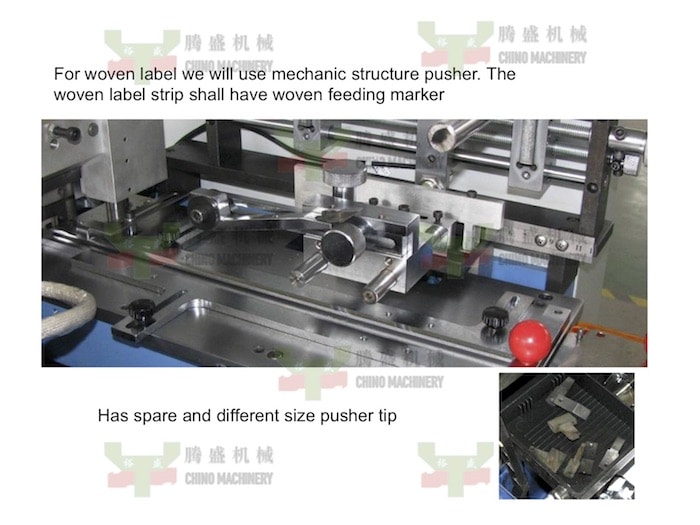

对于机织标签,我们将使用机织标签推送器,不需要标记示踪剂。 我们可以在标签机上设置标签长度。 织标长度设定系统为标签卷段长度误差留出足够的空间。 根据不同的标签条宽度,我们应选择合适宽度的编织标签推杆尖端。

商标折模

garment label cutting and folding machine operation guide 11

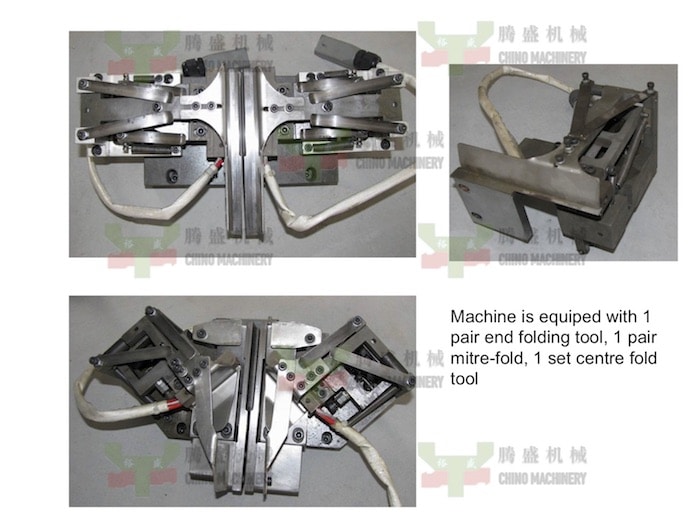

对于YS-3000、YS-4000、YS-5000、YS-6000标签切折机,我们为机器配备全套折叠机,包括端折工具(两台)、中心折叠工具(一台)和斜角折叠 工具(两件)。 您可以为目标工作选择合适的工具。 每个工具都有加热棒和温度传感器。 如果长时间工作后损坏,我们将进行检查和更换。

商标切刀

garment label cutting and folding machine operation guide 12

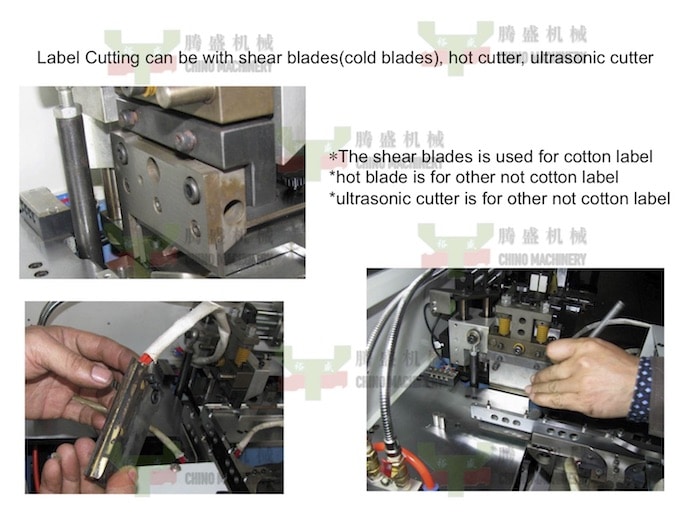

标签切割可以是热切割、冷刀片切割或超声波切割。 热切割最常见于缎面、涤纶标签、塔夫绸等。 超声波切割适用于同类材料标签,而超声波切割边缘更柔软。 它用于高档标签切割。 冷刀片切割主要用于棉标签。 热/超声波不能切割棉标签。

garment label cutting and folding machine operation guide 13

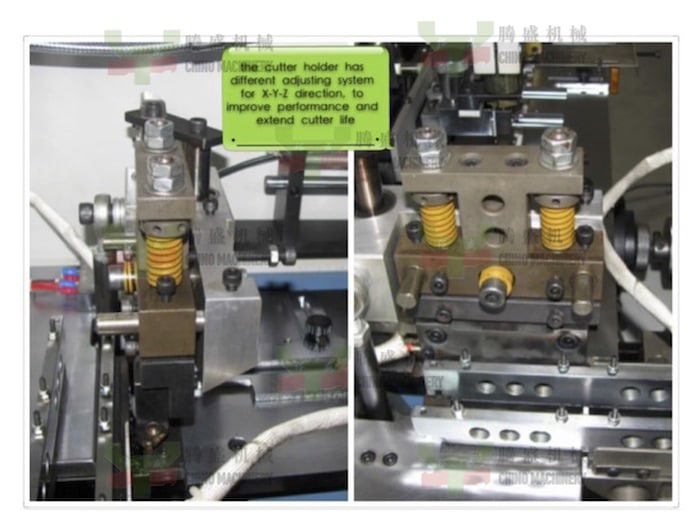

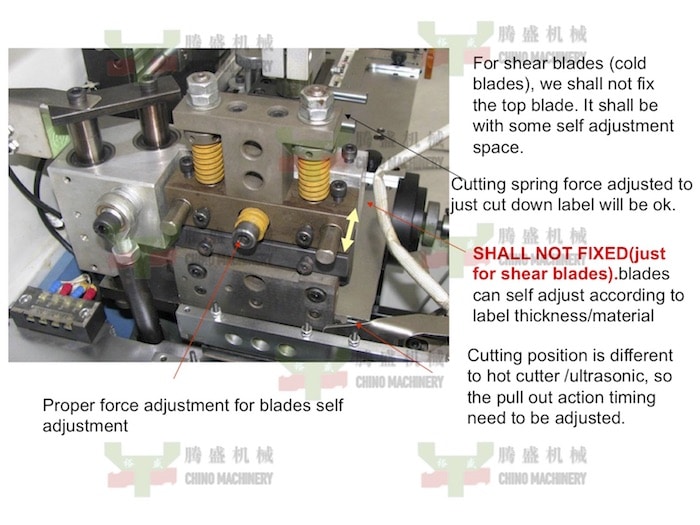

在刀具固定架上,有两个弹簧(黄色)。 它是为了切削力。 我们可以调整对螺母来调整刀具切割力。 对于热切/超声波切刀,我们最好使切割力刚好足以切割标签就可以了。 用力过大会缩短刀具使用寿命。 前弹簧控制切刀水平位置。 对于冷切割来说,在切割过程中使上下刀片足够靠近很重要。 冷刀片切割时,我们不应固定切割架的水平移动。 它用于刀片保护。

对于不同切刀的时序调整

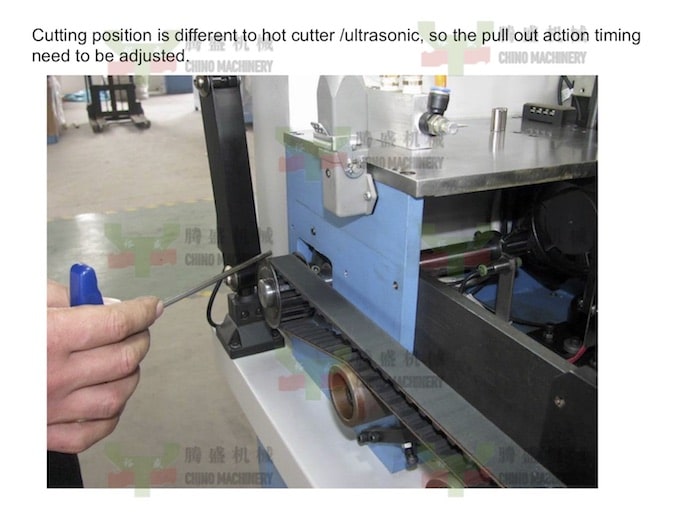

切棉带用冷刀

garment label cutting and folding machine operation guide 14

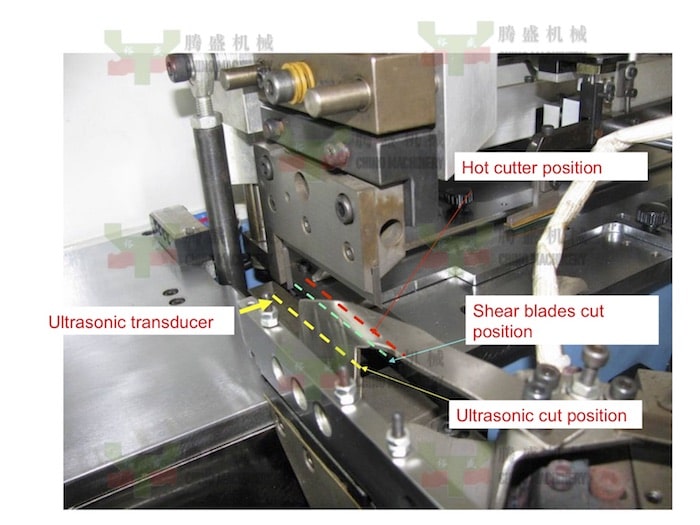

冷刀片切割位置在下刀片外缘。 而热切割位置在下刀片的顶面。 超声波切割位置在超声波喇叭表面。 所以标签切割和折叠的时间是不同的。 对于YS-3000/4000/5000机器,我们将在侧轴上调整时间。

garment label cutting and folding machine operation guide 15

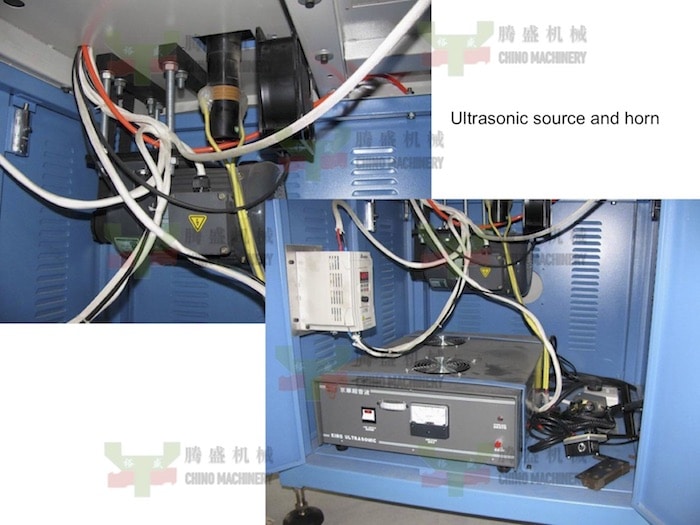

超声波系统

garment label cutting and folding machine operation guide 16

超声波标签切折机(Ys-5000),超声波发生器在机柜内。 根据不同型号的标签切割和折叠机设计,超声波喇叭可以在工作台上或工作台下。 主电机安装在机柜内。

热切刀

garment label cutting and folding machine operation guide 17

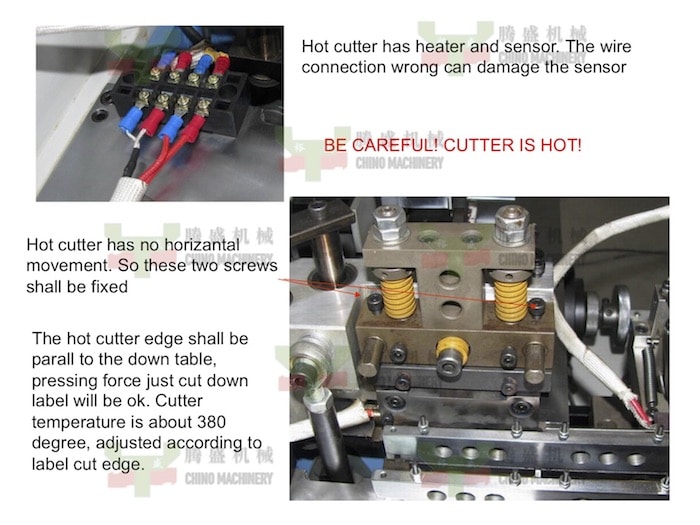

热切刀带有加热棒和温度传感器。 更换或重新安装热切刀时,应注意接线。 加热棒为AC220V电压,温度传感器为DC24V。

热切刀切边应平行于工作台(下刀片)。 刀具应足够锋利。 我们可以相应地调整切割压力,尽可能低,只要能切割标签就可以了。

热切刀工作温度为380~400度。 操作者要小心。

garment label cutting and folding machine operation guide 18

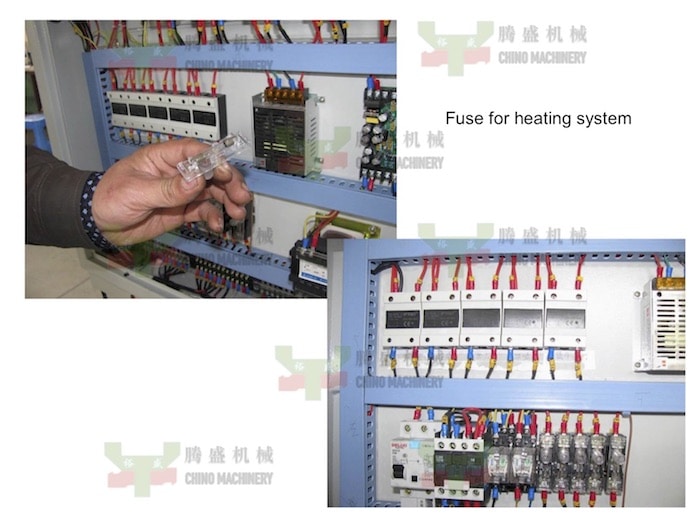

打开机柜后盖,可以看到贴标机的电路。 每个加热循环都有保险丝和接触器。 如果我们发现任何加热部件有问题,我们将跟踪完整的加热电路以排除故障。

商标剪折机操作面版

garment label cutting and folding machine operation guide 19

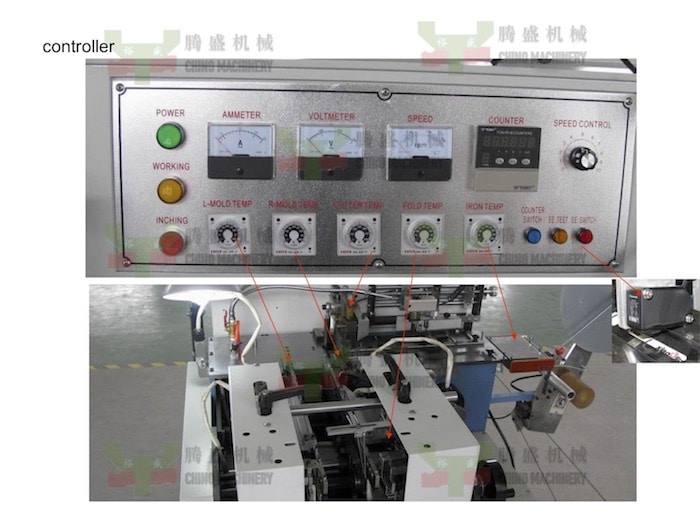

在控制面板上,有不同的温度控制器,用于折叠工具,标签预熨斗,热切刀,折叠后固定压机。 我们可以根据标签材料,切割/折叠结果条件进行调整。 标记示踪剂设置按钮也在控制面板上。

计数器用于标签数量设置。 达到设定值机器自动停机。 操作员可以按下启动按钮重新开始工作。

工作速度调节应缓慢调节。 突然的增加/减少可能会给机械结构带来很大的冲击。 导致机器异常。

各部温控设定

garment label cutting and folding machine operation guide 20

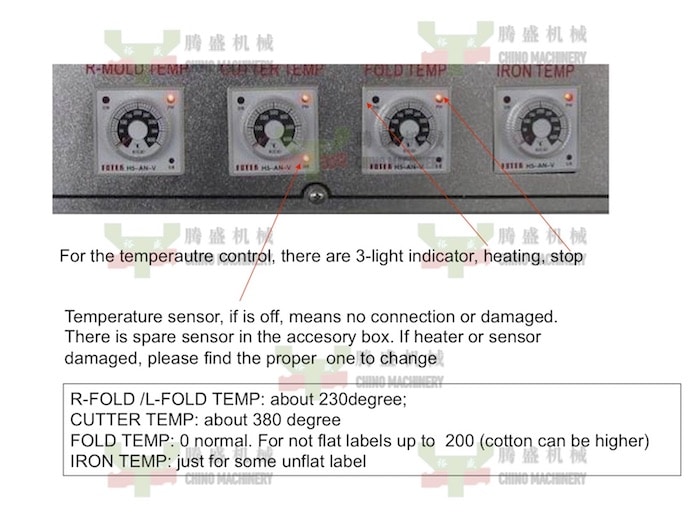

正常折叠工具温度约为230度。 如果标签较厚或折叠不够,我们可以逐步增加。 刀具温度可以是380~400度。 折叠温度一般为0。对于棉布或不固定的折叠,我们可以提高温度以获得稳定的折叠。 熨斗温度适用于一些不平整的标签卷。

商标折叠成形时序检查

garment label cutting and folding machine operation guide 21

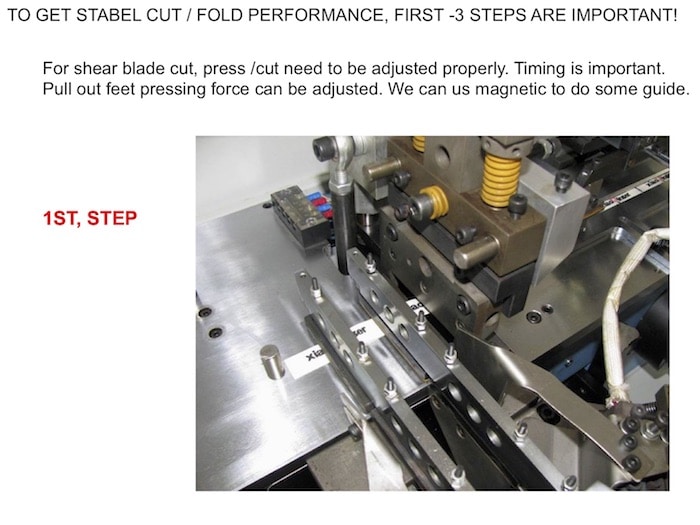

  1. 标签机的长按在标签切割时固定标签。 压切动作应同步进行。

garment label cutting and folding machine operation guide 22

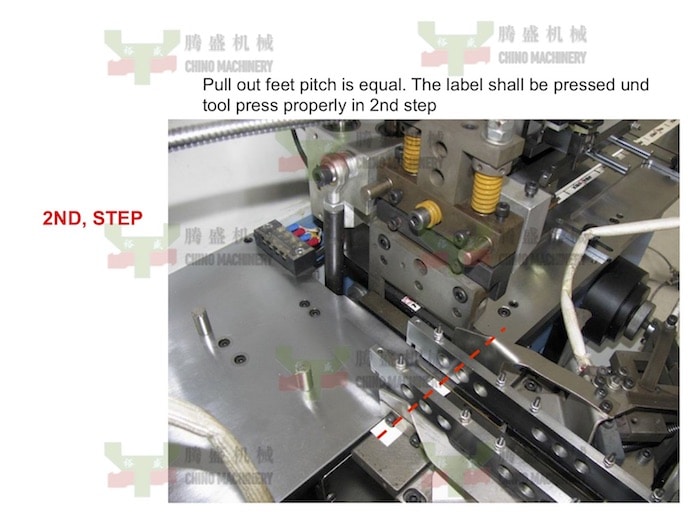

2.标签裁切后,按将标签部分拉到第二个位置。 按标签工具将修复该部分。 然后机器压力将上升并前进以进行下一个循环。 在第二个循环中,机器将标签部分移动到下一站,折叠。

garment label cutting and folding machine operation guide 23

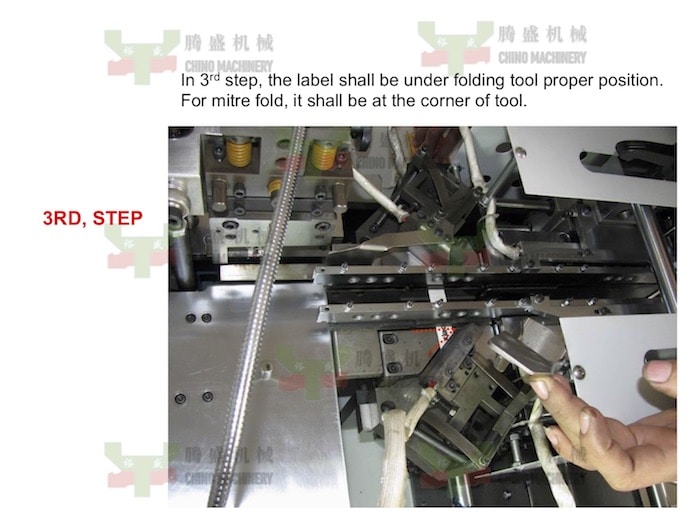

3. 第三步,斜角折叠工具三角形位置为工作位置。 对于其他折叠,如结束/中心,位置可以不同。

garment label cutting and folding machine operation guide 24

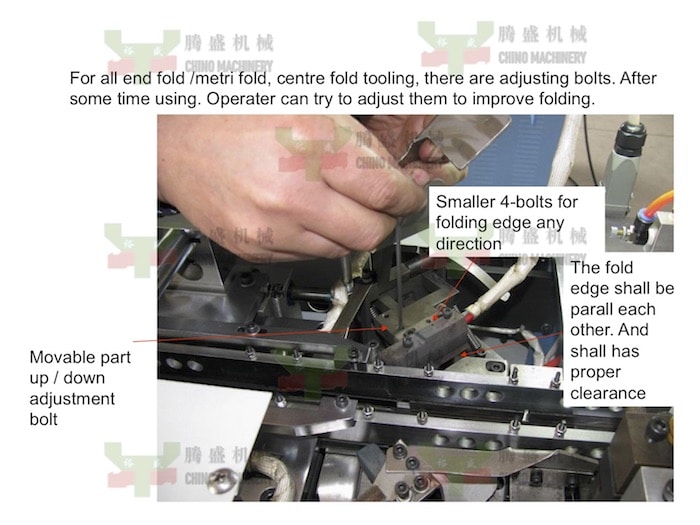

我们所有的折叠工具在发货前都已正确预设。 长时间工作或客户遇到特殊折叠后,我们可能需要调整零件位置以改善标签折叠。 请小心调整。 好的操作员会收集好的工具集技能。

garment label cutting and folding machine operation guide 25

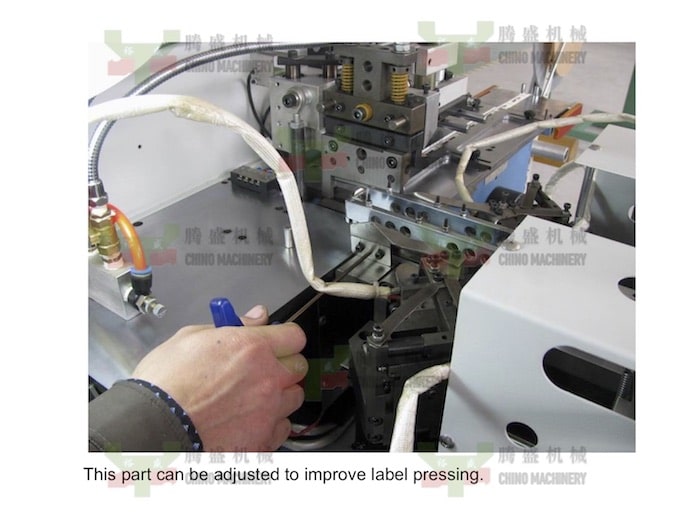

在标签压机的左/右部分,前面有一个小的短节板。 并且有不同长度的带弹簧的脚。 在标签折叠期间或之后,它们都用作标签压紧装置。 标签沿长条移动时,应确保按压正确。 我们可能需要调整弹簧力或更换脚下的橡胶。

garment label cutting and folding machine operation guide 26

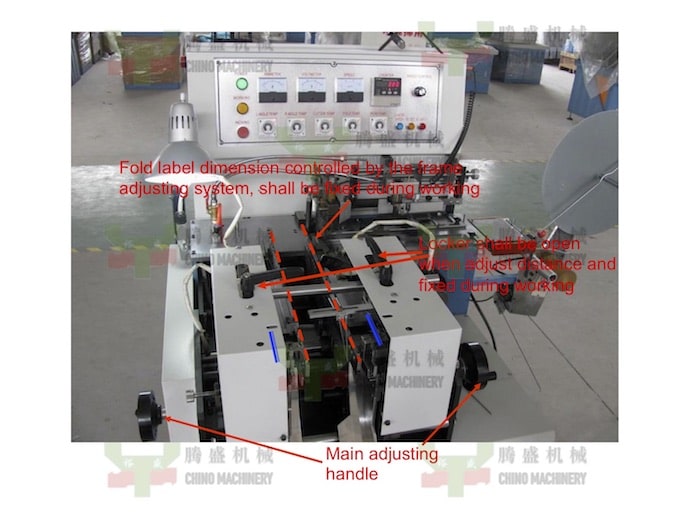

商标宽度调整

请确保在标签折叠宽度调整时黑色手柄打开并在机器工作时锁定。 轴将通过左/右标签折叠传输系统。 堆垛导轨将根据成品标签宽度进行调整。

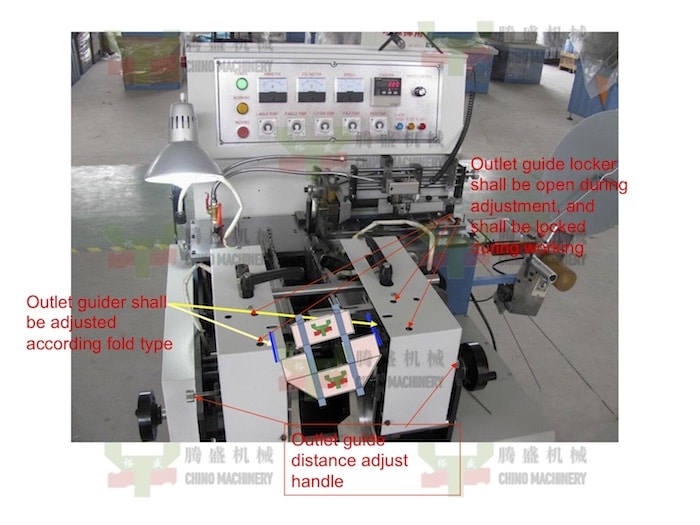

商标叠唛系统

garment label cutting and folding machine operation guide 27

导向系统和堆垛系统均带有锁定手柄,调整时请务必打开,工作时请务必关闭。

标签机润滑和日常维护

garment label cutting and folding machine operation guide 28

所有机器运动部件,如齿轮、导轨、丝杠,请每周用油脂润滑。 沿刀具的直线轴承,每班加一次油润滑。 折叠工具也应润滑每个班次。 良好的保养会使机器工作稳定,噪音更低。

garment label cutting and folding machine operation guide 29

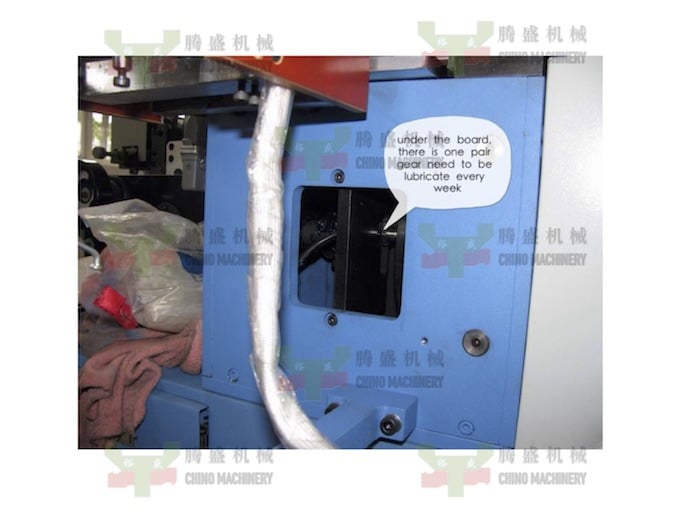

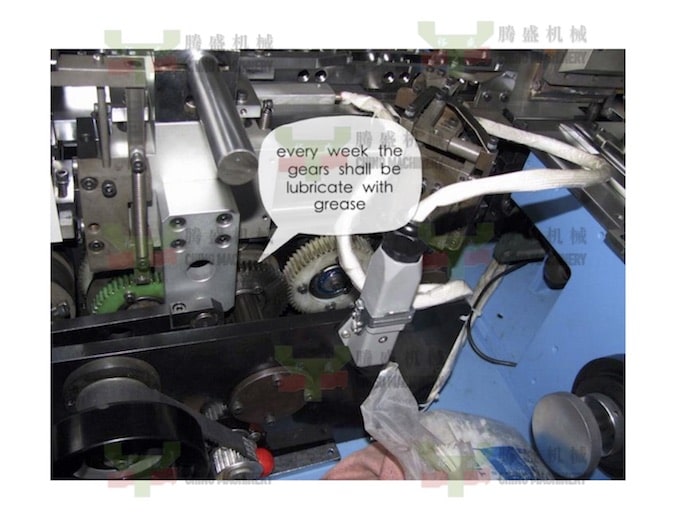

注意标签送料台下方有一对锥齿轮。 每周或根据工作时间用油脂润滑。

超声波系统

garment label cutting and folding machine operation guide 30

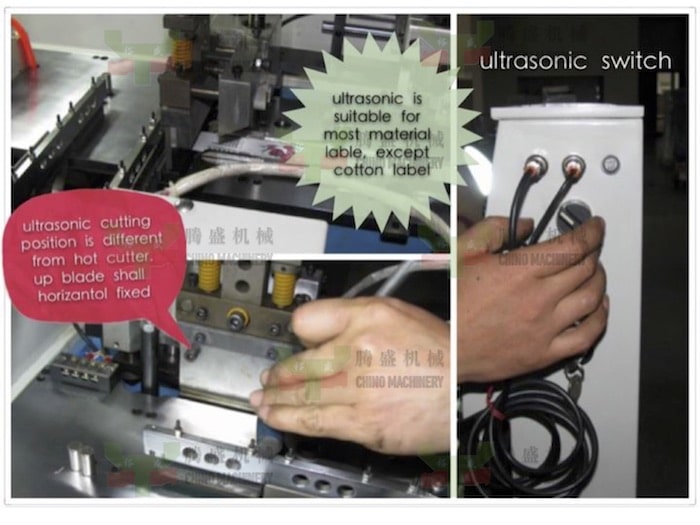

对于YS-5000系列标签切折机,超声波发生器将放置在机柜内。 如果超声波切割异常,请检查发生器和测试按钮的电源。 有问题最好联系我们。

garment label cutting and folding machine operation guide 31

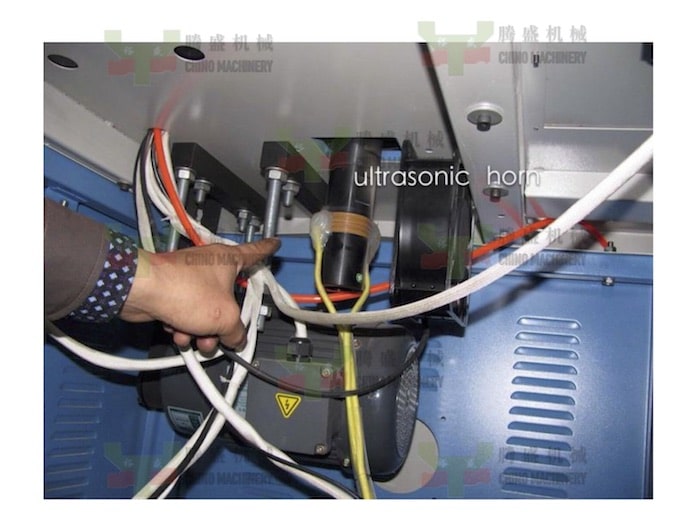

对于不同型号的机器,超声波喇叭的安装位置会有所不同。 它可能在桌子下面或上面。

garment label cutting and folding machine operation guide 32

超声波切割适用于大多数服装标签,如缎面、塔夫绸或其他聚酯材料。 刀刃非常柔软,密封性很好。 不适用于棉标签。 对于棉标签,我们将不得不使用冷刀片切割。

garment label cutting and folding machine operation guide 33

进料系统

织标

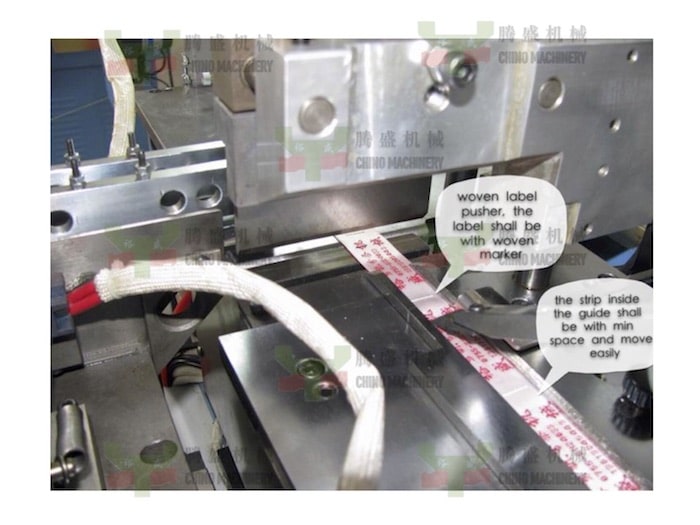

对于织标分切折叠机,主要区别在于送料系统。 机织标签有机织推线。 推动器将在标签段长度的适当范围内推动切割线。 为避免标签弹性收缩,切刀旁边设有压紧部分。 确保在设置过程中编织标签可以轻松地沿着导轨移动。

garment label cutting and folding machine operation guide 34

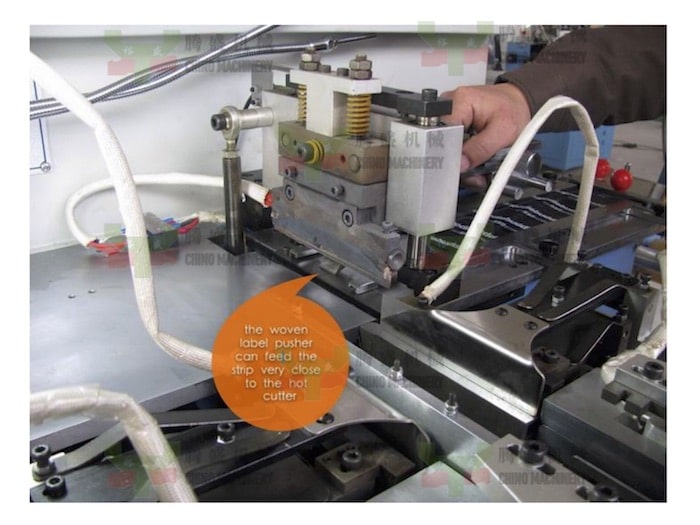

织标推进器应将标签切割线送入切刀下方。 同时要注意避免刀具撞到推杆。

印标

garment label cutting and folding machine operation guide 35

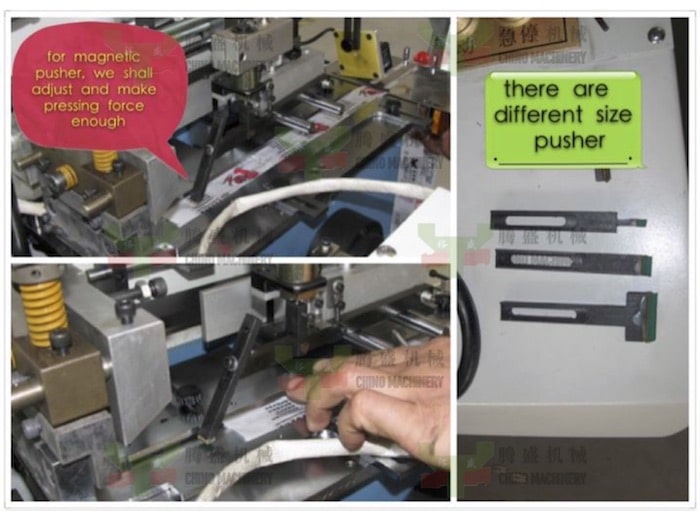

如果没有编织推线或印刷标签,我们将不得不使用磁推器和标记跟踪器。 当我们安装磁性推杆时,请确保按压力足够标签。 不同宽度的标签需要不同的推头。 您可以在配件盒中找到它。

garment label cutting and folding machine operation guide 36

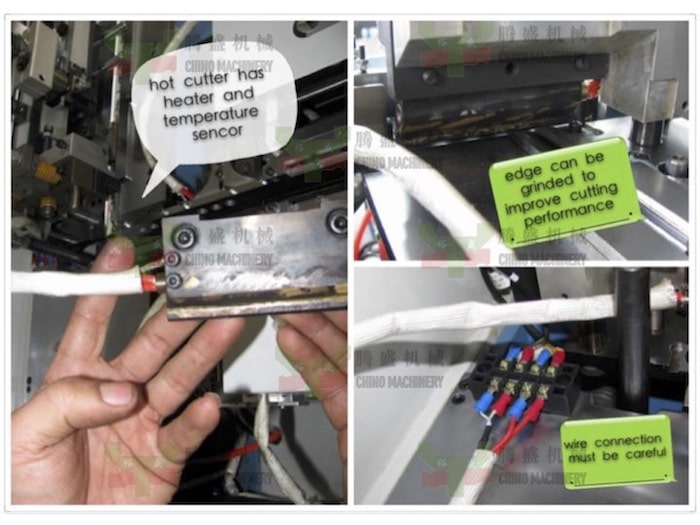

标签切割过程中,标签可能会融化并粘在切刀上或长时间工作后切刀不锋利。 我们可能需要清洁刀具并调整刀具。 请确保您了解每个零件的功能和目标。 如有疑问,请随时与我们联系。

garment label cutting and folding machine operation guide 37

长时间工作后,热切刀可能需要取下并接地。 或加热器/温度传感器可能需要更换。 请确保接线正确。 重新安装的刀具加热后应与工作台平行。

商标长度设定

garment label cutting and folding machine operation guide 38

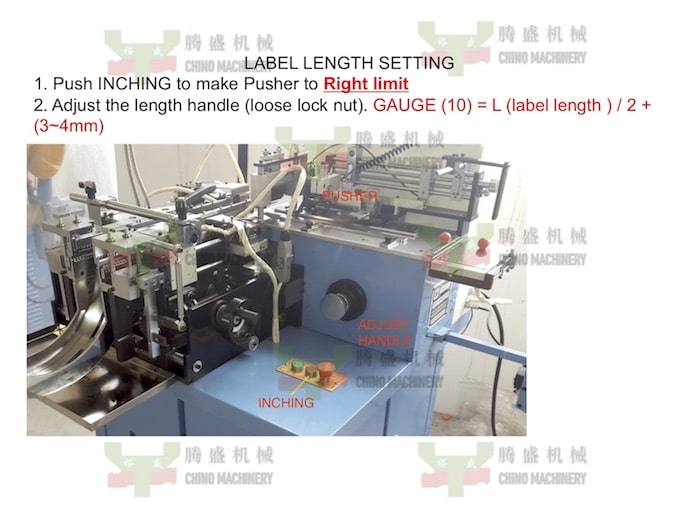

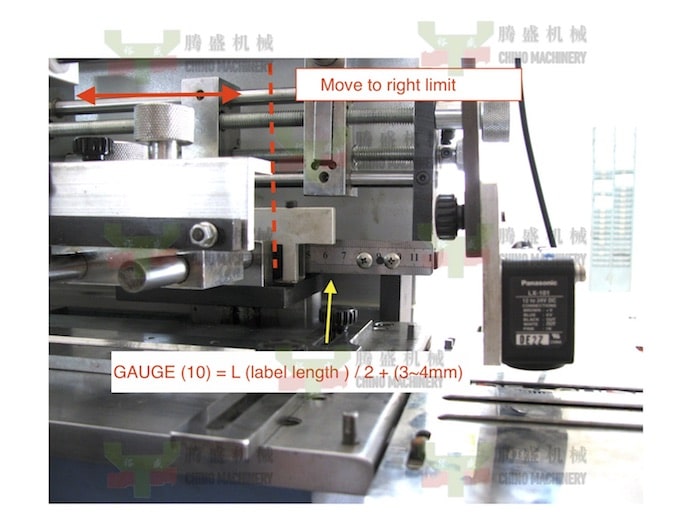

对于不同长度的标签,我们将在机器上设置标签长度。 程序是:

  1. 按 INCHING 按钮使推杆到右极限位置;
  2. 松开标签长度手柄锁并调整标签长度(检查进纸螺丝下的标尺)。 =(标签长度)/2+(3-4mm)。 然后锁上储物柜把手。
  3. 按INCHING按钮使推杆移动到左限位,调整织标推杆尖端位置,使其正好可以将标签切割线送入切刀下方。

garment label cutting and folding machine operation guide 39

garment label cutting and folding machine operation guide 40

对于印刷标签,我们将不得不使用磁性推杆并且需要设置额外的东西。 按 INCHING 使推杆移动到左限位,然后调整金属板使限位开关间隙约 10mm。

电眼追踪设定

对于标记示踪剂,我们将进行 TEACH-IN 以使示踪剂知道哪个是标记。 方法是

  1. 开启标记追踪器;
  2. 手动将标签切割线推到切割器下,将标记跟踪器位置调整到“MARKER”。 调整示踪剂高度,使标记上的光点清晰。 (*标记应清晰易辨,标记前留有足够的空白区域为佳。)
  3. 然后按下EE测试按钮;
  4. 移动空白区域的光点,再次按EE测试。
  5. 标记示踪 TEACH-IN 完成。

然后我们可以调整折叠工具并尝试标签机工作。
