商标剪折机超声波切刀更换指南

ultrasonic label cutting and folding machine cutter exchange guide

裕成机械YS-5000、YS-6000系列机器具有超声波切割功能。 并且机器也可以做热切、冷刀片切。 在本文中,我们将指导您正确更换刀具。 该方法也适用于研磨后的超声波刀具重复使用。

1. 适用机型:

  • YS-5000织标超声波切折机
  • YS-6000印刷标签超声波切折机
  • 其他,可以有其他型号的带超声波切割机的标签机,如YS-4000、YS-5000 /YS-6000系列(YS-5100、YS-6100等)。

2. 超声波振台位置:

振台可以在顶部或向下的位置。 超声波切割机将在对面。 刀具夹具具有类似的调整结构。 设置校准原理相同。

different cutter for label cut and fold machine

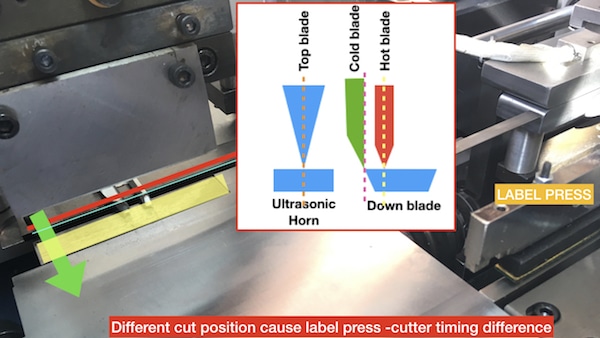

3. 不同切刀:

多功能标签切割折叠机可以采用不同的切割方式,如热切割、冷刀片切割或超声波切割。 沿纺织标签进料方向,不同的切刀位置可以是热、冷和超声波。

热切刀

顶部刀尖呈三角形。 热尖将压在刀片顶部表面上以切割和密封标签。 上下刀相对位置可在较窄范围内调节。

hot cutter for label cut and fold machine

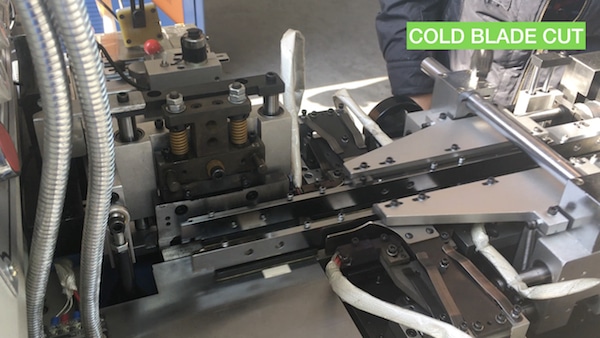

冷切刀

刀具就像一把剪刀。 切割在顶部/下边缘。 位置是固定的。 顶部刀片只有一个边缘。 向下刀片有两个边缘可以使用。

cold blade label cutter

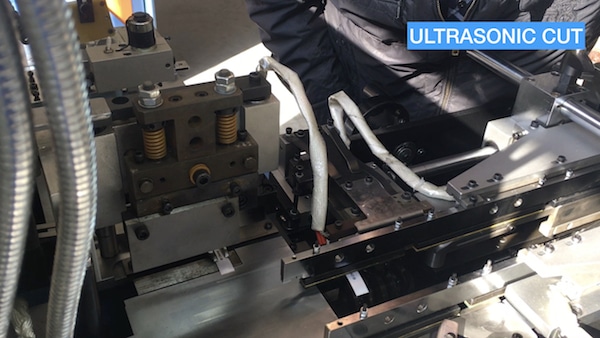

超声波切刀

是一个系统。 超声波发生器在机身内部。 超声波喇叭位置固定。 顶部刀片和喇叭之间的高频振动会产生高温以在短时间内切割和熔化标签。 超声波喇叭的顶部平面将是标签切割范围。 当切线槽太多时,我们可以换一个位置继续。

ultrasonic label cutter

4. 时序调整:

标签切割折叠机有不同的程序,放卷、送料、跟踪、切割、压合、折叠和堆叠。 这些步骤将通过标签机结构相互连接。 我们称这种连接时间为不同的标签机时间。 了解时序将有助于我们提高标签机性能和解决问题。

不同的刀具需要不同的切割位置。 会影响压标时机。 当我们将刀具更换为不同类型时。 我们将校准时间。 我们可以尽量靠近切刀位置,以减少时序调整的差异。

5. 超声波刀具更换程序:

  1. 取下之前的切割机,安装超声波切割机;
  2. 调整(上)切刀位置,按INCH键检查切线是否正确;
  3. 将进料导轨移近超声波切割机。 超声波喇叭振动会吹掉标签条。 导轨将有助于标签进纸稳定。
  4. 按 INCH 按钮使刀具向下并按下喇叭表面。
  5. 使刀具与喇叭零间隙,可上下平行移动。 因为我们需要刀具轻触角来完成切割。 并行性非常重要。 这将使切割效率更高。
  6. 转动固定螺母以提供适当的刀具压力。 结构中的弹簧将在切割过程中提供更长的接触时间。 更短的接触时间可以使刀具寿命更长,噪音更低。 较长的接触时间将使切割完整和干净。 如果切割不完整,我们最好检查一下是否需要磨刀。
  7. 取下标签机左侧皮带盖。 松开3个皮带轮螺栓并调整相对位置以调整切压时机。

注:

在设置期间保持超声波关闭。 仅在切割前打开它。
